Les normes des conduits ronds

L’ensemble des conduits ronds doit répondre aux différentes normes en vigueur. Afin de vous aider à respecter ces normes retrouvez sur cette page les différentes codifications.

Mis à jour le 01/02/2024

La codification de systèmes de conduits

L’ensemble des conduits répond à deux normes principales :

  • la norme produit NF EN 61386 (spécification des règles et essais applicables aux conduits).
  • la norme d’installation NF C 15 100 (protection de l’installation et des personnes, confort et évolutivité du système électrique).

Deux évolutions majeures de ces normes sont à noter :

  • l’obligation d’utilisation de conduits de diamètre 25 minimum pour le passage des courants faibles.
  • la NF EN 61386 demande une résistance au feu accrue et des essais de chocs plus contraignants.

Afin de vous garantir sécurité et respect des normes en vigueur, nous réalisons nos conduits de A à Z.

Pour vous aider dans le choix d'un conduit et sa pose, vous trouverez ci-dessous un rappel des points indispensables à connaître.

Codifications des lettres

I Isolant

C Cintrable

A Annelé

CT Cintrable Transversalement élastique

R Rigide

L Lisse

M Métallique

S Souple

Codifications des chiffres

codifications des chiffres

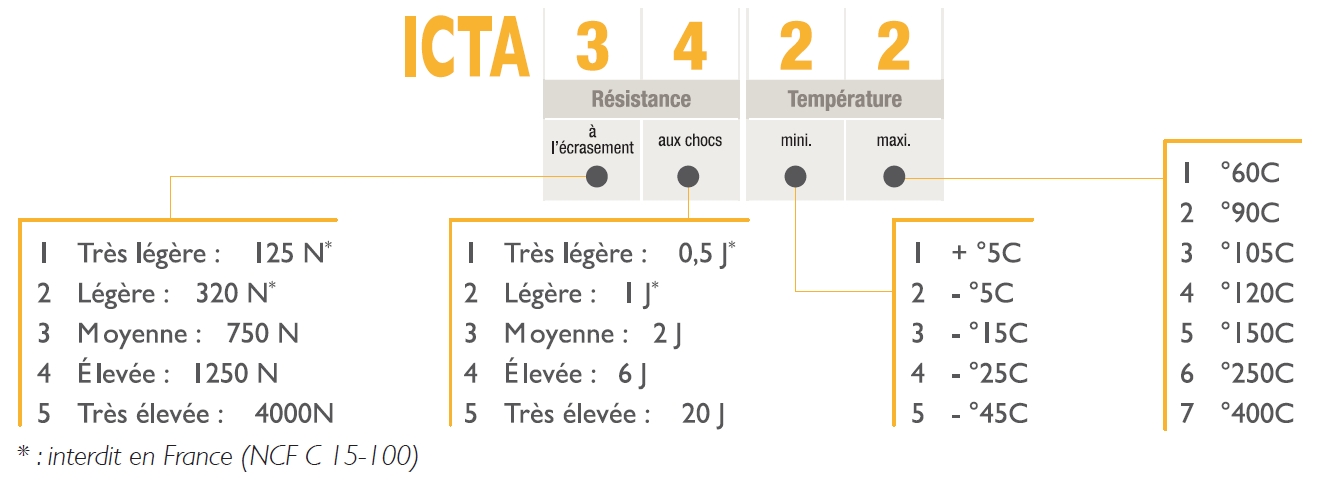

Exemple ICTA3422

I Isolant

C Cintrable

T Transversalement élastique

A Annelé

3 Résistance à l'écrasement : 750 N (moyenne)

4 Résistance aux chox : 6 J (élevée)

2 Température d'utilisation & d'installation mini : - 5°C

2 Température d'utilisation & d'installation maxi : + 90°C

Système de conduits : la norme

Nature des conduitsSystème de conduits conformes à la norme NF EN 61336 / NF EN  50086-2-4IP : Indice de protection système Arnould
DésignationSystème mini correspondant
Isolant
Cintrable
Transversalement élastique		ICTA
3422		- 1 conduit
- 1 accessoire d'assemblage non intégré (manchon)		IP 44
Isolant
Cintrable
Annelé		ICA
332		- 1 conduit
- 1 accessoire d'assemblage non intégré (manchon)		IP 44
Isolant
Cintrable
Transversalement élastique		DuoGliss
4433		- 1 conduit
- 1 accessoire d'assemblage non intégré (manchon)		IP 44
Conduit enterré pour protection des câbles électriquesDuoGliss, TPC et TPC N usage normal- 1 conduit
- 1 manchon		IP 54
Isolant
Rigide
Lisse		IRL
3321		- 1 conduit
- 1 accessoire d'assemblage non intégré (manchon)
- 1 accessoire de changement de direction (coude ou cintre)		IP 44
Isolant
Rigide
Lisse		IRL
4431		- 1 conduit
- 1 manchon
- 1 cintre		IP 44
Isolant
Rigide
Lisse		IRL
4554		- 1 conduit
- 1 manchon
- 1 cintre		IP 44
- 1 conduit
- 1 manchon
- 1 cintre
- joint		IP 55
- 1 conduit
- 1 manchon
- 1 cintre
- colle		IP 67
Métallique
Rigide
Lisse		MRL
5557		- 1 conduit
- 1 accessoire d'assemblage non intégré (manchon)
- 1 accessoire de changement de direction (coude ou cintre)		IP 68

Indice de protection IK (selon la norme NF EN 50 102)

Le tableau ci-dessous permet de connaître la résistance d'un produit à un impact donné en Joules à température ambiante à partir du code IK.

IKÉnergie des chocs (en Joules)
000
010,15
020,20
030,35
040,50
050,70
061
072
085
0910
1020

Détermination du Ø des conduits en fonction des sections et du nombre de fils

Utilisation d’un conduit cintrable ICTA – ICA

Exemple : 3 x 2,5 mm2 dans un conduit ICTA, Premier tableau, intersection de la ligne 2,5 mm2 avec la colonne 3. Résultat : Ø 20.

Conducteurs avec âmes de section nominale *Nombre de fils ou conducteurs à passer
123456710
1,5 mm²Ø 16Ø 16Ø 16Ø 20Ø 20Ø 20Ø 25Ø 25
2,5 mm²Ø 16Ø 16Ø 20Ø 20Ø 25Ø 25Ø 25Ø 32
4 mm²Ø 16Ø 20Ø 20Ø 25Ø 25Ø 32Ø 32Ø 32
6 mm²Ø 16Ø 20Ø 25Ø 32Ø 32Ø 32Ø 40Ø 40
10 mm²Ø 20Ø 25Ø 32Ø 32Ø 40Ø 40Ø 40Ø 50
16 mm²Ø 20Ø 32Ø 32Ø 40Ø 40Ø 50Ø 50Ø 63
25 mm²Ø 25Ø 32Ø 40Ø 50Ø 50Ø 63Ø 63
35 mm²Ø 32Ø 40Ø 50Ø 50Ø 63Ø 63Ø 63
50 mm²Ø 32Ø 50Ø 50Ø 63Ø 63
70 mm²Ø 40Ø 50Ø 63Ø 63
95 mm²Ø 40Ø 63Ø 63
120 mm²Ø 50Ø 63
150 mm²Ø 50Ø 63
Télécom ou TV Ø 7 mmØ 25Ø 25Ø 32Ø 32Ø 40Ø 40Ø 50Ø 50

Utilisation d’un tube IRL 3321

Conducteurs avec âmes de section nominale *Nombre de fils ou conducteurs à passer
123456710
1,5 mm²Ø 16Ø 16Ø 16Ø 16Ø 16Ø 20Ø 20Ø 25
2,5 mm²Ø 16Ø 16Ø 16Ø 20Ø 20Ø 20Ø 25Ø 25
4 mm²Ø 16Ø 16Ø 20Ø 20Ø 25Ø 25Ø 25Ø 32
6 mm²Ø 16Ø 20Ø 20Ø 25Ø 25Ø 32Ø 32Ø 40
10 mm²Ø 16Ø 20Ø 25Ø 32Ø 32Ø 40Ø 40Ø 50
16 mm²Ø 20Ø 25Ø 32Ø 32Ø 40Ø 40Ø 50Ø 50
25 mm²Ø 25Ø 32Ø 40Ø 40Ø 50Ø 50Ø 63Ø 63
35 mm²Ø 25Ø 32Ø 40Ø 50Ø 50Ø 63Ø 63
50 mm²Ø 32Ø 40Ø 50Ø 63Ø 63Ø 63
70 mm²Ø 40Ø 50Ø 63Ø 63Ø 63
95 mm²Ø 40Ø 63Ø 63
120 mm²Ø 40Ø 63Ø 63
150 mm²Ø 50Ø 63
Télécom ou TV Ø 7 mmØ 25Ø 25Ø 32Ø 32Ø 40Ø 40Ø 40Ø 50

Utilisation d’un tube IRL 4431 ou Extral IRL 4554

Conducteurs avec âmes de section nominale *Nombre de fils ou conducteurs à passer
123456710
1,5 mm²Ø 16Ø 16Ø 16Ø 20Ø 20Ø 20Ø 20Ø 25
2,5 mm²Ø 16Ø 16Ø 20Ø 20Ø 25Ø 25Ø 25Ø 32
4 mm²Ø 16Ø 16Ø 20Ø 25Ø 25Ø 25Ø 25Ø 32
6 mm²Ø 16Ø 20Ø 25Ø 25Ø 32Ø 32Ø 32Ø 40
10 mm²Ø 20Ø 25Ø 25Ø 32Ø 32Ø 40Ø 40Ø 50
16 mm²Ø 20Ø 25Ø 32Ø 40Ø 40Ø 40Ø 50Ø 63
25 mm²Ø 25Ø 32Ø 40Ø 40Ø 50Ø 50Ø 63Ø 63
35 mm²Ø 25Ø 32Ø 40Ø 50Ø 50Ø 63Ø 63
50 mm²Ø 32Ø 40Ø 50Ø 63Ø 63Ø 63
70 mm²Ø 32Ø 50Ø 63Ø 63
95 mm²Ø 40Ø 50Ø 63
120 mm²Ø 40Ø 63
150 mm²Ø 50Ø 63
Télécom ou TV Ø 7 mmØ 25Ø 25Ø 32Ø 32Ø 40Ø 40Ø 40Ø 50


*dans les 3 tableaux, les indications sont données sur la base d’un fil H07V-U ou R.
