Mis à jour le 19/12/2023
Objectifs : un réseau étanche, pourquoi ?
Hygiène + QAI
Un réseau fuyard engendre des débits règlementaires non respectés.
Consommation d'énergie
Un réseau fuyard génère des pertes d'air chaud ou froid et entraîne une surconsommation des ventilateurs.
Préservation du bâti
Un réseau fuyard engendre des dégradations liées à la présence d'humidité en excès.
Confort des occupants
Un réseau fuyard génère un niveau acoustique plus élevé (bruit des réseaux, bruit des ventilateurs).
Bénéfices en fonction des intervenants
Bailleurs sociaux - Promoteurs - Utilisateurs
Économie d'énergie : pas de surcompensation des ventilateurs
Économie d'entretien : pas de détériorations dues à l'humidité ou l'air vicié
Subventions ou certifications labels
Bureaux d'étude
Valorisation RT 2012
Valorisation RE 2021
Installateurs

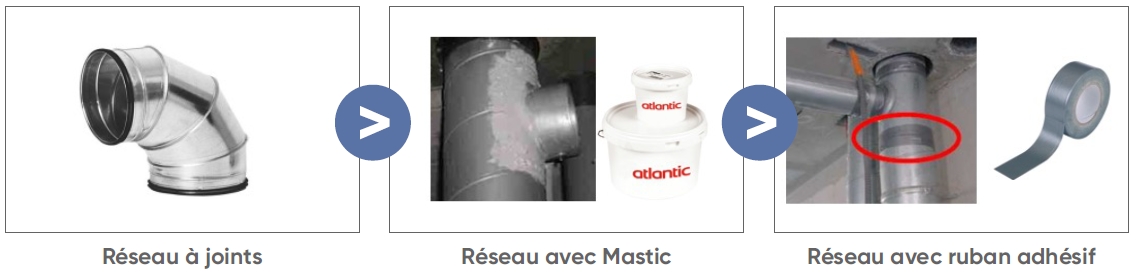

Gain en temps de montage des accessoires à joint vs ruban adhésif + mastic
Utilisateurs (propriétaires ou locataires)
Pas de nuisances sonores
QAI assurée car bon débit aux bouches
Protocole de mesure : comment le débit de fuite est-il mesuré ?
1. Sélection d'une portion de réseau représentative du réseau total

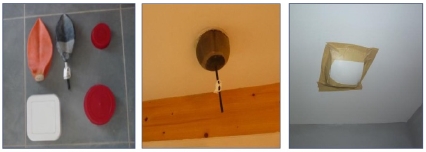

2. Obturation des terminaux de ventilation et des extrémités (ballon ou adhésif)
3. Mesure du débit de fuite :
- Pressurisation ou dépressurisation du réseau
- Mesure du débit de fuite à l'aide d'une sonde
Classes d'étanchéité du réseau
4 classes d'étanchéité de la moins performante à la plus performante :
Classe A < B < C < D
Pour chaque classe d'étanchéité, un taux de fuite maximum à ne pas dépasser est défini. Ces taux sont calculés en fonction de la surface de la portion du réseau mesuré.
Règlementation relative à l'étanchéité des réseaux
RE 2020
- Les mesures de classes d'étanchéité ne seront pas obligatoires ;
- Consommation de chauffage ou de refroidissement : la classe d'étanchéité sera valorisée dans le cas d'une classe A, B, C ou D ;
- Dimensionnement des caissons de ventilation :
- Certains Labels peuvent exiger une mesure d'étanchéité ;
Contrôle et recommandations pour l'installation d'un réseau étanche
Points de contrôle
Raccordements
Règle : Utiliser une manchette souple et des colliers de serrage pour le raccordement du caisson (selon DUT 68.3 P1-1-2 §7). La section doit être constante de part et d'autre de la manchette. L'utilisation de mastic est à proscrire.
RECOMMANDÉ :
- Utilisation de manchettes souples + colliers plats métalliques de serrage entre le caisson et la gaine d'aspiration ;
- Section constante de part et d'autre de la manchette.
NON RECOMMANDÉ :
- Caisson d'extraction directement relié au collecteur horizontal ;
- Utilisation de mastic.

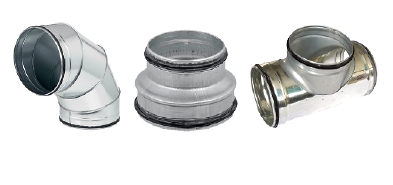

Règle : privilégier les accessoires à joints (selon DTU 68.3 P1-1-2 §7). Les emboîtements doivent être complets (bords de conduits en contact avec les bords d’arrêt) et maintenus par une liaison mécanique type rivets, encoches ou vis auto perforeuses.
RECOMMANDÉ :
Utilisation d'accessoires à joints.
NON RECOMMANDÉ :
Pas d'accessoires à joints.
Règle : utiliser un joint de traversée de dalle pour désolidariser la dalle du conduit et éviter tout problème lors des phases de dilatation du béton (selon DTU 68.3 P1-1-2 §7). Ce matériau résilient est disposé de façon à dépasser de part et d’autre de la dalle.
RECOMMANDÉ :
- Mise en place d'un joint de traversé de dalle d'une épaisseur minimum de 2mm ;
- Dépassement du joint de part et d'autre de la dalle ou du mur traversé.
NON RECOMMANDÉ :
- Pas de joint entre la paroi et le conduit ;
- Épaisseur du joint < 2 mm ;
- Joint non dépassant de part et d'autre de la dalle.
Règle : assurer la stabilité du réseau afin d’éviter des mouvements du conduit pouvant générer un déboîtement.
Privilégier l’utilisation de tige filetée rigide avec mise en place d’un collier. Les feuillards perforés sont à éviter pour la fixation du réseau vertical.
RECOMMANDÉ :
- Utilisation d'une tige filetée + collier ;
- Collier isolé et pattes de fixation à privilégier pour une stabilité optimale.
NON RECOMMANDÉ :
Utilisation de bandes de suspension (feuillards) perforées.
Règle : le té-souche doit disposer d’un couvercle en vue d’assurer les opérations de nettoyage. Privilégier l’utilisation de bande adhésive et vis auto perforeuses (DTU 68.3 P1-1-2 §7).
RECOMMANDÉ :
- Couvercle du té-souche fixé avec bande adhésive + vis ;
- Jonction avec le réseau vertical et horizontal par joint.
NON RECOMMANDÉ :
Mastic ou vis autoperforeuses seules

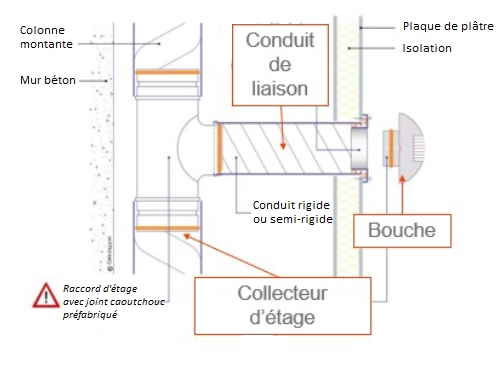

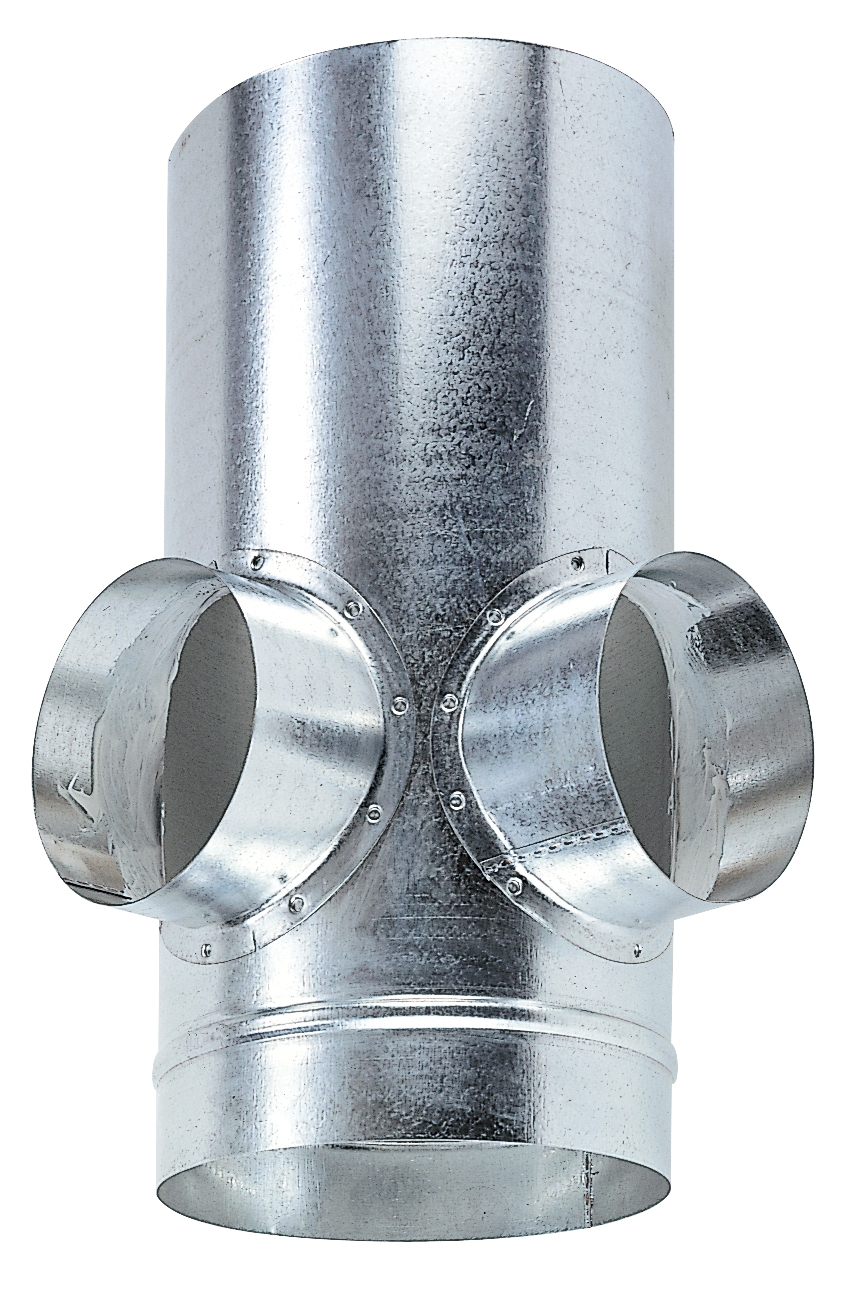

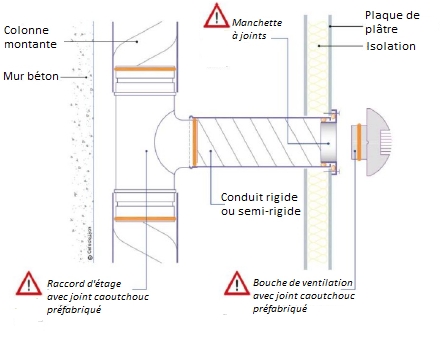

Règle : privilégier les collecteurs d’étage à joint plutôt que les piquages express afin d’éviter les risques de fuites générées par une mauvaise découpe.
RECOMMANDÉ :
Utilisation d'un collecteur d'étage à joint
NON RECOMMANDÉ :
- Collecteur d'étage sans joint
- Piquage express
Atlantic a construit un guide pour l'étanchéité des réseaux collectifs. Pour vous permettre de connaître les bonnes pratiques garantissant l'étanchéité des réseaux, Téréva met à disposition ce guide.
